Le calculateur en ligne suivant calcule les équations paramétriques pour un arbre à vis sans fin cambré (à gorge) en fonction de ses dimensions de base, de sa forme et du nombre de dents requis dans un engrenage correspondant.

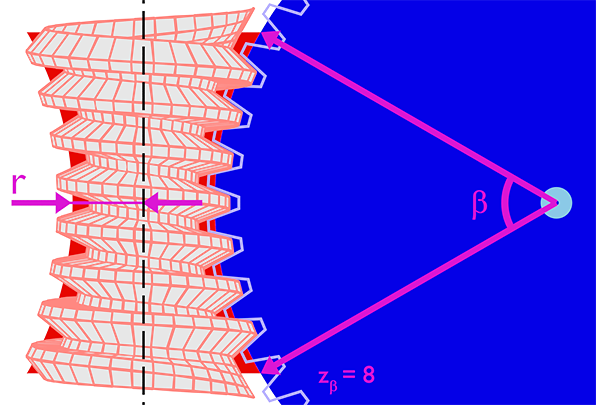

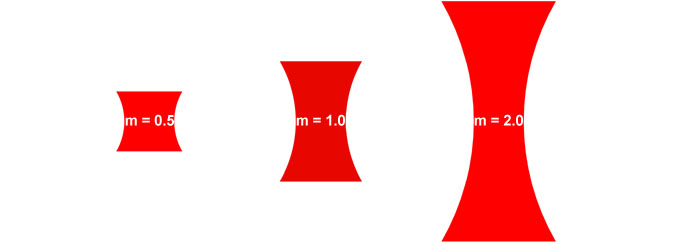

L'arbre à vis sans fin sphérique repose sur une forme de sablier découpée dans le tore (représenté en rouge) dont les dimensions sont définies par le rayon de sa section la plus étroite (r), la dimension angulaire de son arc (β) et le diamètre de l'arc correspondant. engrenage. Ce dernier est calculé comme le nombre de dents multiplié par le module spécifié par l'utilisateur (m). Le nombre de dents est calculé séquentiellement en fonction du nombre d'engrenages tombés spécifié par l'utilisateur, sous la forme d'un sablier (8 dans ce cas). Si β vaut 60°, le nombre total de dents est de 360°/β*8=48. Si le module fait 1 mm, le diamètre de la roue est de 48 mm. Une valeur de module inférieure à 1 entraînera un affaissement de l'arbre à vis sans fin et une roue plus petite.

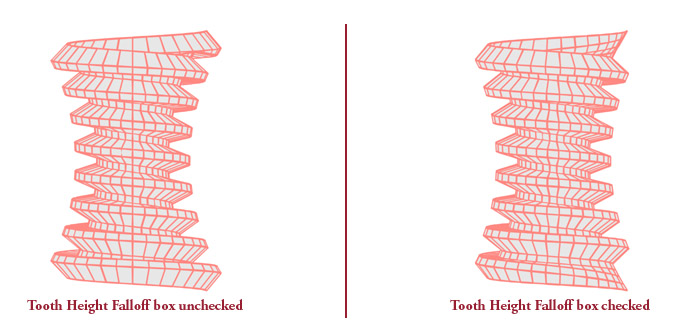

L'effet de la case à cocher « Atténuation de la hauteur des dents » est tel qu'illustré dans la figure ci-dessous. Si cette case n'est pas cochée, la hauteur des dents de la vis sans fin reste constante sur toute la longueur de l'hélice. Ceci est utile lorsque vous utilisez la surface de la vis sans fin pour modéliser le profil des dents d'un engrenage correspondant. Si cette case est cochée, la hauteur des dents en haut et en bas de la spirale diminue progressivement pour affleurer la surface du sablier. Cette option s'applique au produit final.
